背景介紹

本方案使用的會議室案例，位于廣東省廣州市白云區，建筑類型為文化體育綜合建筑。

場館概述

該會議廳平面為矩形，整個房間呈鞋盒型。會議室的長寬高尺寸為20.6m*8.5m*3m；使用功能： 具備現場會議、遠程視頻會議功能。

聲學設計原則以擴聲為主，良好的聲環境是電聲系統高效發揮的基礎，要求廳堂建成后具備較高的清晰度

聲學設計依據

本項目的聲學設計依據以相關國家標準和相關經典聲學文獻為準，列舉如下：

GB50118－2010《民用建筑隔聲設計規范》

GB50121-2005《建筑隔聲評價標準》

JGJ57-2000《劇場建筑設計規范》

GBT/T 50356-2005《劇場、電影院和多用途廳堂建筑聲學設計規范》

GB/T 16731-1997 《建筑吸聲產品的吸聲性能分級》

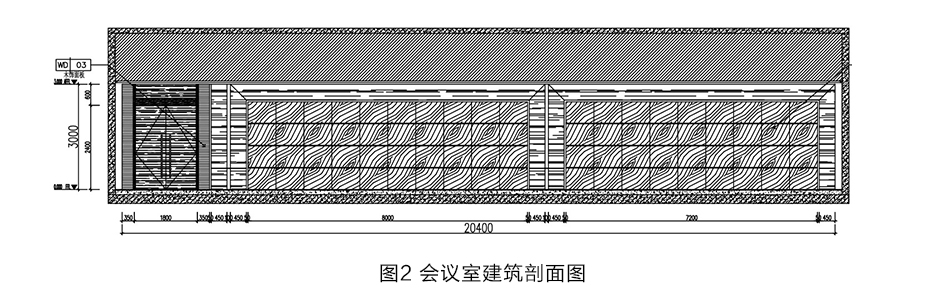

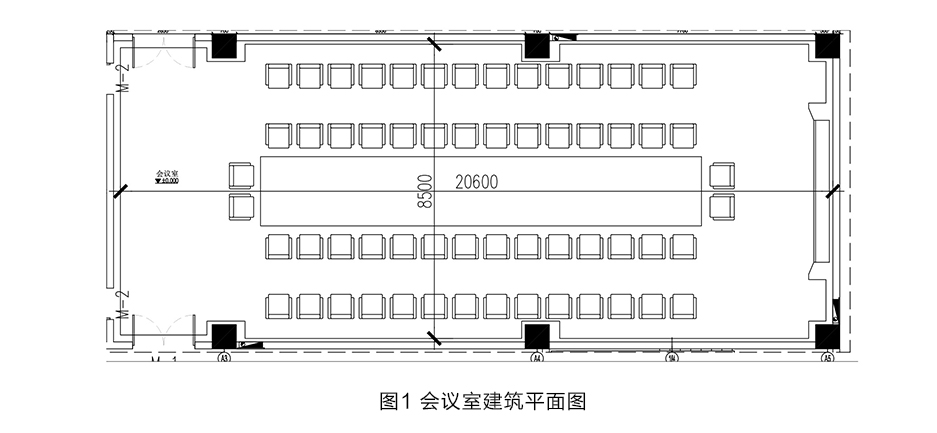

會議室 相關圖紙與提供的相關信息

聲學設計指標

根據《劇場、電影院和多用途廳堂建筑聲學設計規范》以及本項目的功能特點，茲確定以下的音質設計指標:

會議室內本底噪聲：本底噪聲是指房間內無人占場，空調、通風系統和音視頻燈光系統正常運行時的噪聲水平。會議室內本底噪聲應不超過NR30噪聲評價曲線，用A 聲級評價時要求噪聲不超過35dBA。

會議室內任何位置無音質缺陷，如聲聚焦、回聲、顫動回聲等聲學缺陷。會議室內總體評價應達到混響合適、特性優良、聲場均勻，聲音清晰豐滿、無明顯噪聲等。

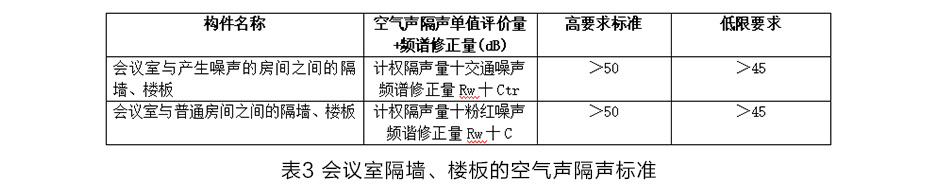

隔聲設計

會議室需要安靜的會議環境能使與會者注意力集中，提高參會舒適體驗感；

科學的隔聲設計能提高語言私密性，提高會議內容的保密性；防止外界噪聲傳入會議室，影響會議體驗；防止相鄰會議室互相串音。

根據等傳聲量設計原則，會議室墻的隔聲量比門窗高出10dB即可；即門的修正計權隔聲量Rw+C需要大于35dB，建議使用成品隔聲門。外窗的修正計權隔聲量Rw+Ctr需要大于35dB，建議使用雙層中空玻璃如5+12+5的構造。

音質設計

體型設計:常規會議廳平面以矩形居多，整個房間呈鞋盒型。房間長寬高比例應為無理數，不宜為整數。如使用1:1.25:1.6，切勿使用1:1:1的正方體房間比例。

依據幾何聲學，一個不對稱的房間將提供更好的聲學條件。傾斜或彎曲的表面會影響聲波的方向，并確保它們不會在平行表面之間來回反射，防止產生顫動回聲。

天花：聲學材料的放置天花板為了達到最好的效果，建議采用全覆蓋的懸浮聲學天花板。這種類型的天花板提供了最高程度的吸收整個頻譜。在普通視頻會議室這樣的小房間里，深頻率(低沉的聲音)尤其成問題。吊頂也是解決這個問題的理想方式。如果吊頂不實用或不可取，則可以采用其他解決方案，如自由懸掛吸音模塊單元。

墻體：粗略地說，每一對相對的墻壁中至少有一面應該用Ⅰ級(NRC≥0.8)聲學材料處理。對于玻璃隔墻，吸聲較小的材料如窗簾，也應考慮。

聲學材料布局

吊頂天花

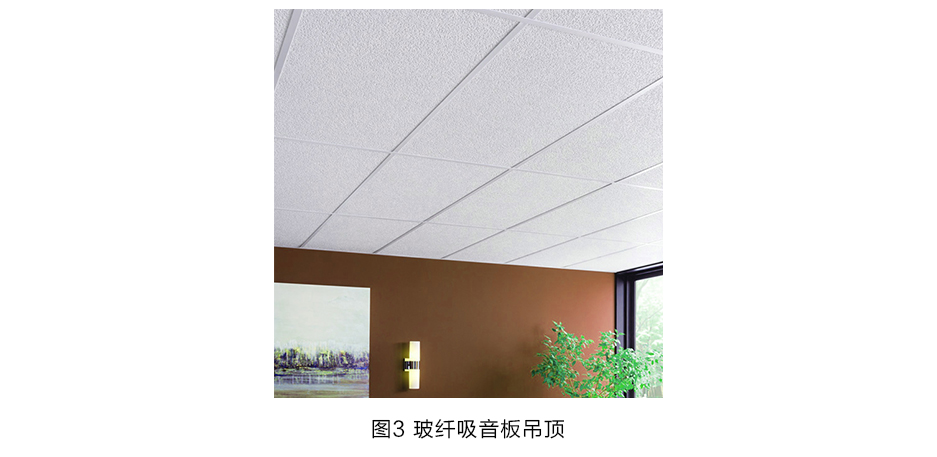

吊頂作為房間面積最大的界面，被物體遮擋面積少，接收入射聲音概率最大；基本上所有早期反射聲均會在吊頂產生聲反射。對于空間高度不足的房間，可做懸吊式藝術布藝吸聲板AFA吸音天花處理。本方案的吊頂采用強吸聲處理，滿鋪玻纖吸音板FAP。

墻體

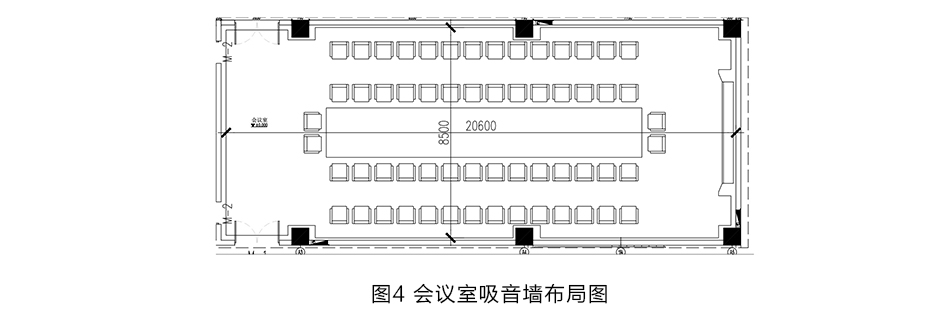

會議室兩兩相對的側墻互為平行面，需至少對其中一面墻體作強吸聲處理，以防止產生顫動回聲聲學缺陷。本案會議室吸音墻（紅色線標記）布局圖如下：

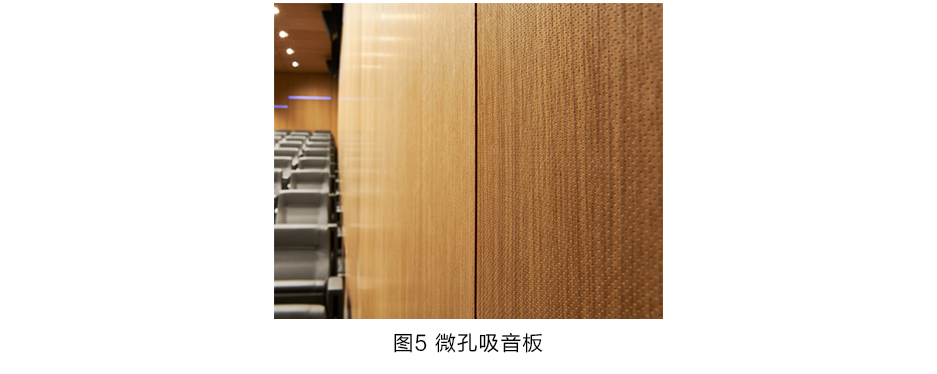

吸音墻位置設置微孔吸音板PAV4/0.7-15，板后填50mm48K玻璃棉板。采用微孔吸音板的設計同時兼顧聲學和美學的要求，好看且聲音清晰。

地面

地面建議使用PVC地板或木地板，相對于地毯具有易清潔、壽命長的效果。

聲學效果

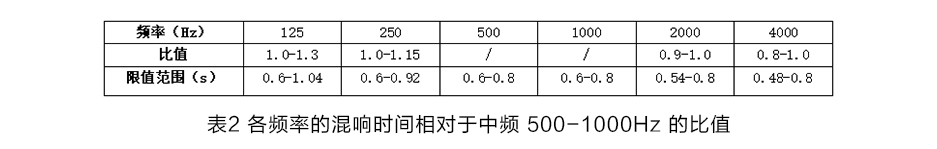

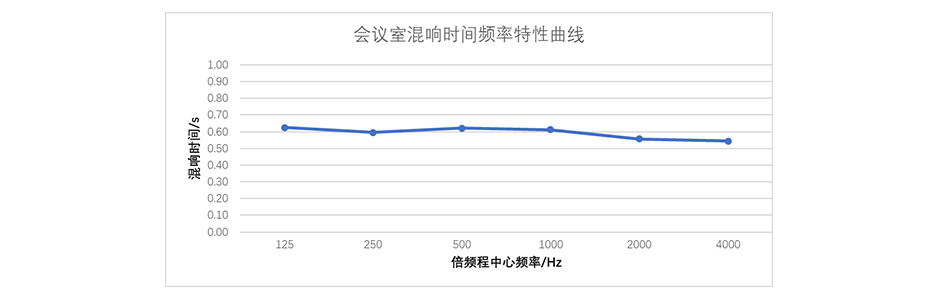

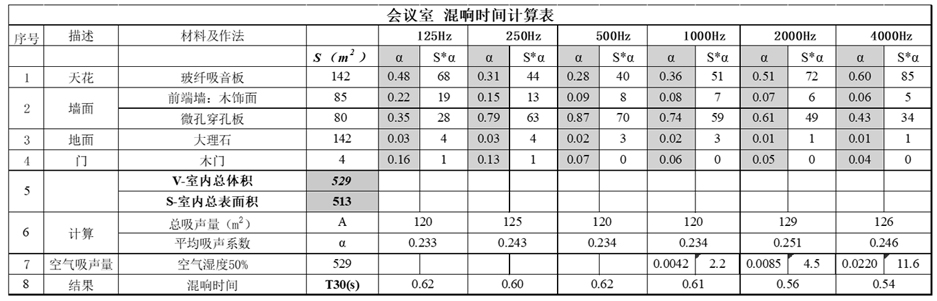

混響時間計算：最佳混響時間確定后，就須進行混響時間的計算，以此確定房間各界面所需的吸聲量，混響時間的計算目前均采用伊林(Eyring)公式。

混響時間計算，通常要計算125、250、500、1000、2000、和、4000 Hz 六個頻段的值。

使用材料

                微孔吸音板                                 玻纖吸聲板FAP系列                         藝術空間吸聲體

其他項目

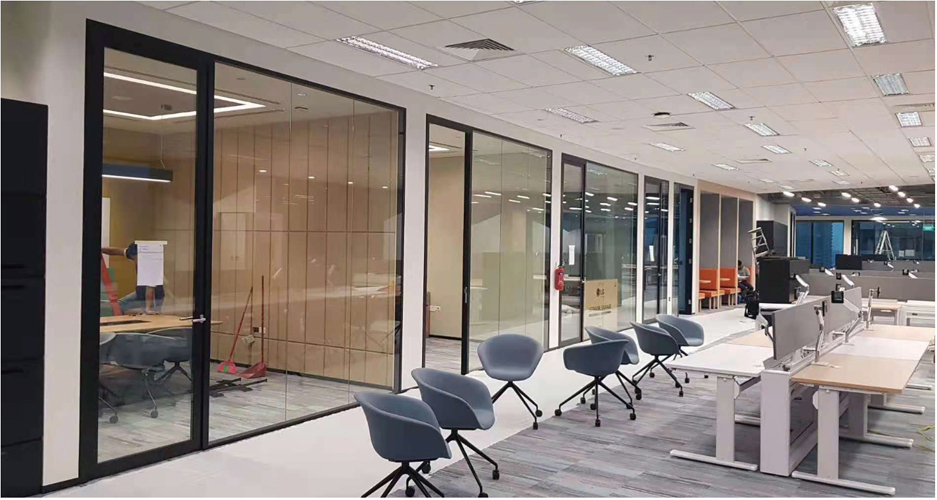

案例一：馬來西亞檳城工廠
